Входной и операционный контроль при монтаже трубопроводов
Монтаж трубопроводов относится к работам с повышенными требованиями к качеству и исполнительной документации. Ошибки на этапе входного или операционного контроля приводят не только к замечаниям строительного контроля, но и к переделкам, утечкам, отказу в приёмке и остановке монтажа.
Особенно жёстко контроль проверяют на:
- промышленных объектах;
- наружных инженерных сетях;
- технологических трубопроводах;
- объектах нефтегазовой отрасли;
- тепловых сетях;
- системах водоснабжения и пожаротушения.
На практике большинство проблем возникает из-за:
- отсутствия входного контроля материалов;
- неправильного хранения труб;
- отсутствия исполнительных схем;
- нарушения технологии сварки;
- несоблюдения допусков;
- формального ведения журналов контроля.
В этой статье разберём, как организуется входной и операционный контроль при монтаже трубопроводов, что обычно проверяют и какие замечания чаще всего выдают строительный контроль и технадзор.
Что такое входной контроль при монтаже трубопроводов
Входной контроль — это проверка материалов, оборудования и комплектующих до начала монтажа.
Основная задача:
не допустить применение материалов, которые:
- не соответствуют проекту;
- имеют повреждения;
- не имеют сертификатов;
- нарушают требования нормативной документации.
Особенно важно это для:
- сварных трубопроводов;
- труб большого диаметра;
- технологических линий;
- трубопроводов высокого давления;
- систем пожаротушения;
- наружных сетей.

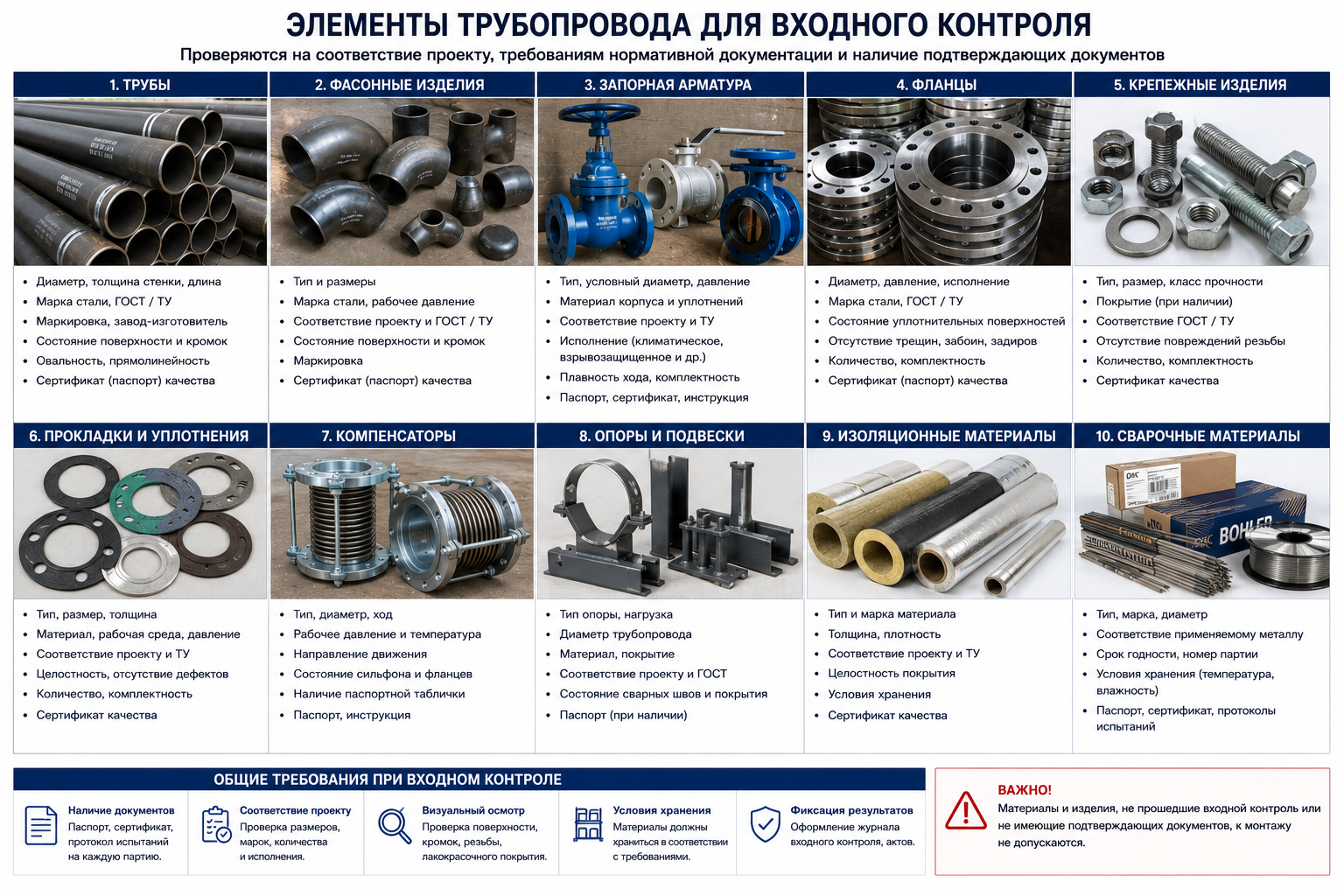

Что проверяют при входном контроле

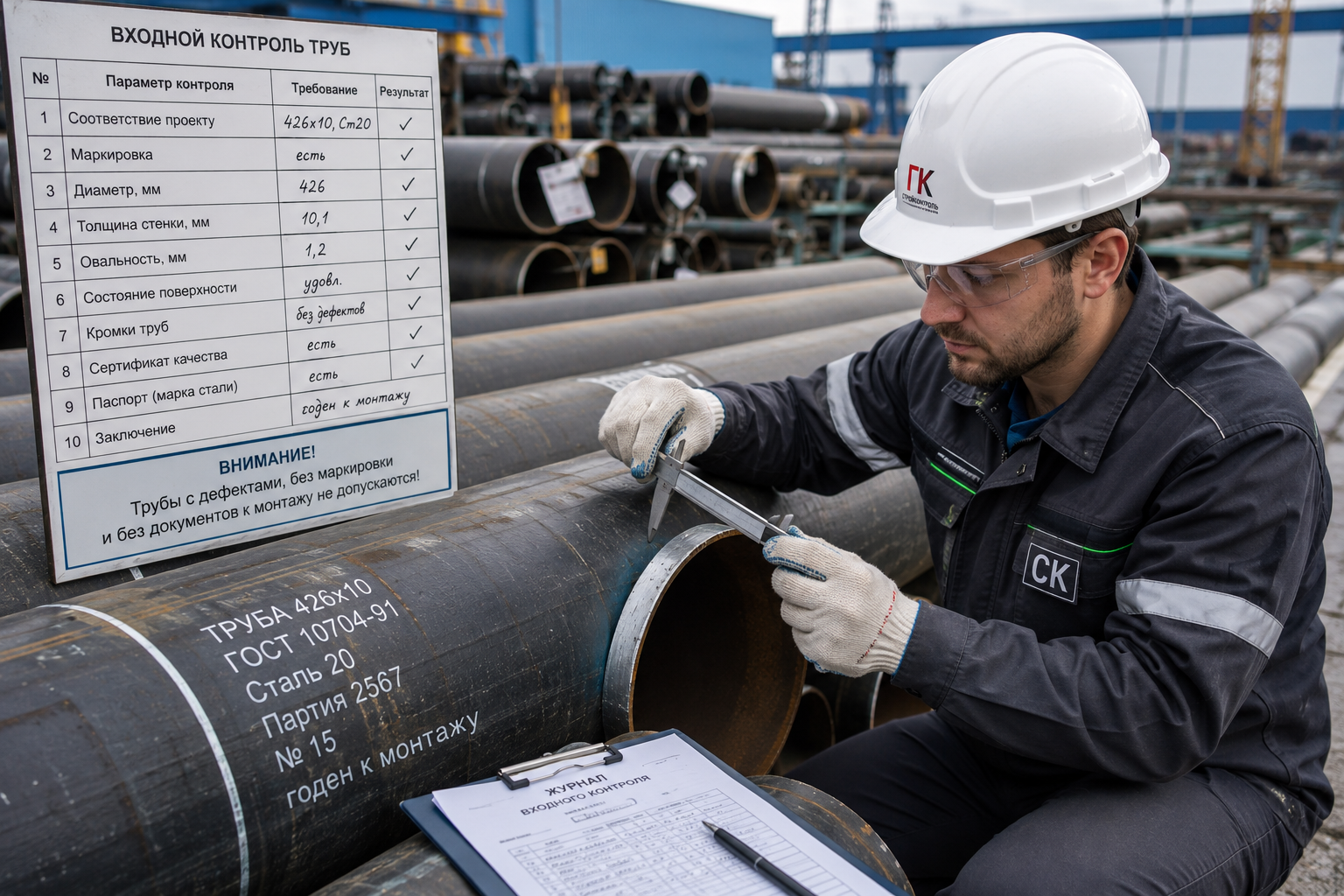

Трубы
Обычно проверяют:
- соответствие проекту;
- маркировку;
- диаметр;
- толщину стенки;
- наличие повреждений;
- овальность;
- коррозию;
- состояние кромок.
Типовые проблемы:
- механические повреждения;
- отсутствие маркировки;
- следы коррозии;
- деформация концов;
- несоответствие толщины стенки.
Фасонные изделия и арматура
Проверяют:
- сертификаты;
- марки;
- давление;
- тип присоединения;
- комплектность;
- отсутствие повреждений.
Особенно внимательно проверяют:
- запорную арматуру;
- компенсаторы;
- тройники;
- отводы;
- фланцы.

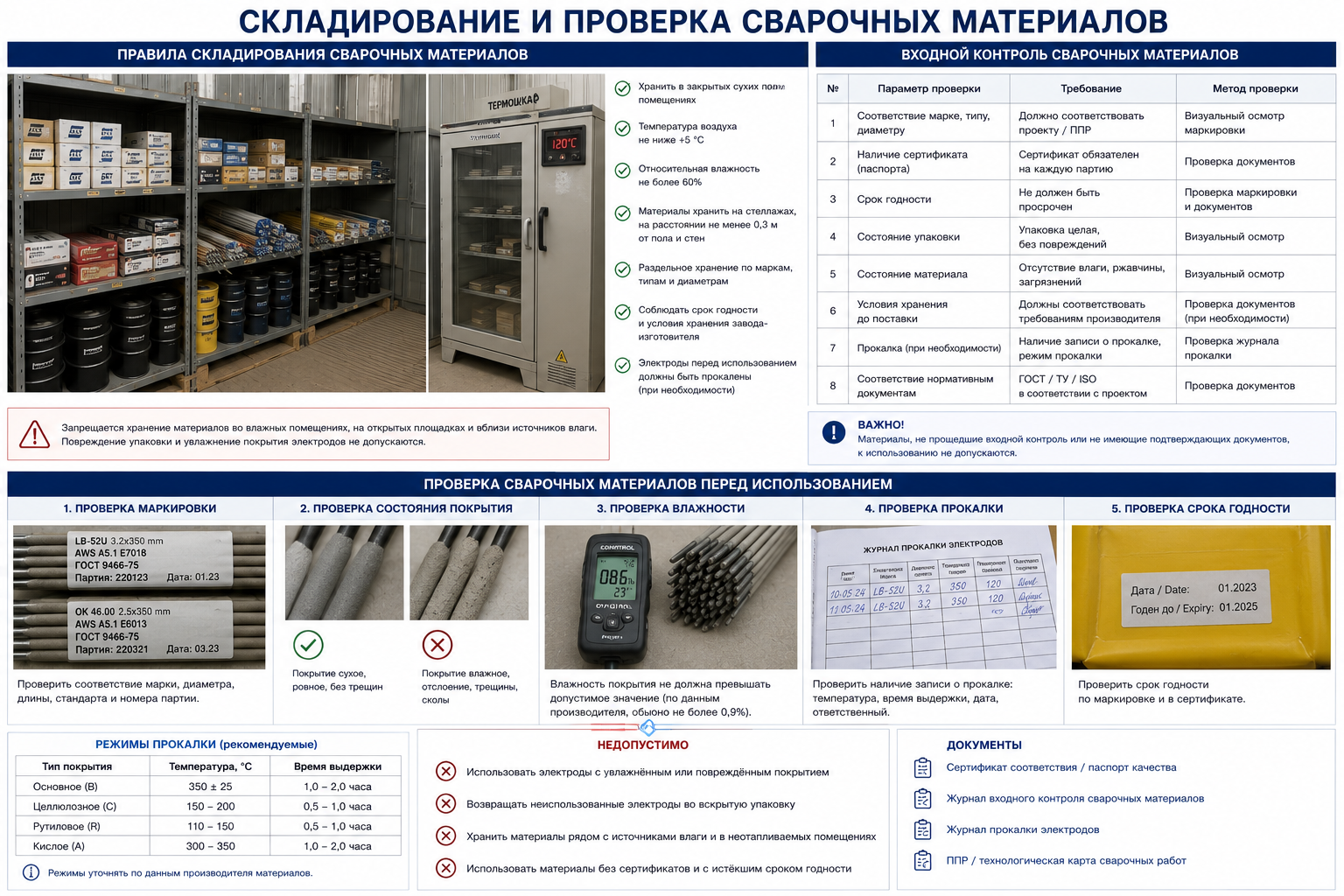

Сварочные материалы
Проверяют:
- сертификаты;
- сроки хранения;
- условия хранения;
- соответствие технологии сварки.
Частые замечания:
- электроды без прокалки;
- отсутствие журналов;
- нарушение условий хранения.
Изоляционные материалы
Обычно проверяют:
- соответствие проекту;
- целостность;
- толщину;
- условия хранения.
Типовые замечания:
- повреждение упаковки;
- отсутствие сертификатов;
- хранение под открытым небом.

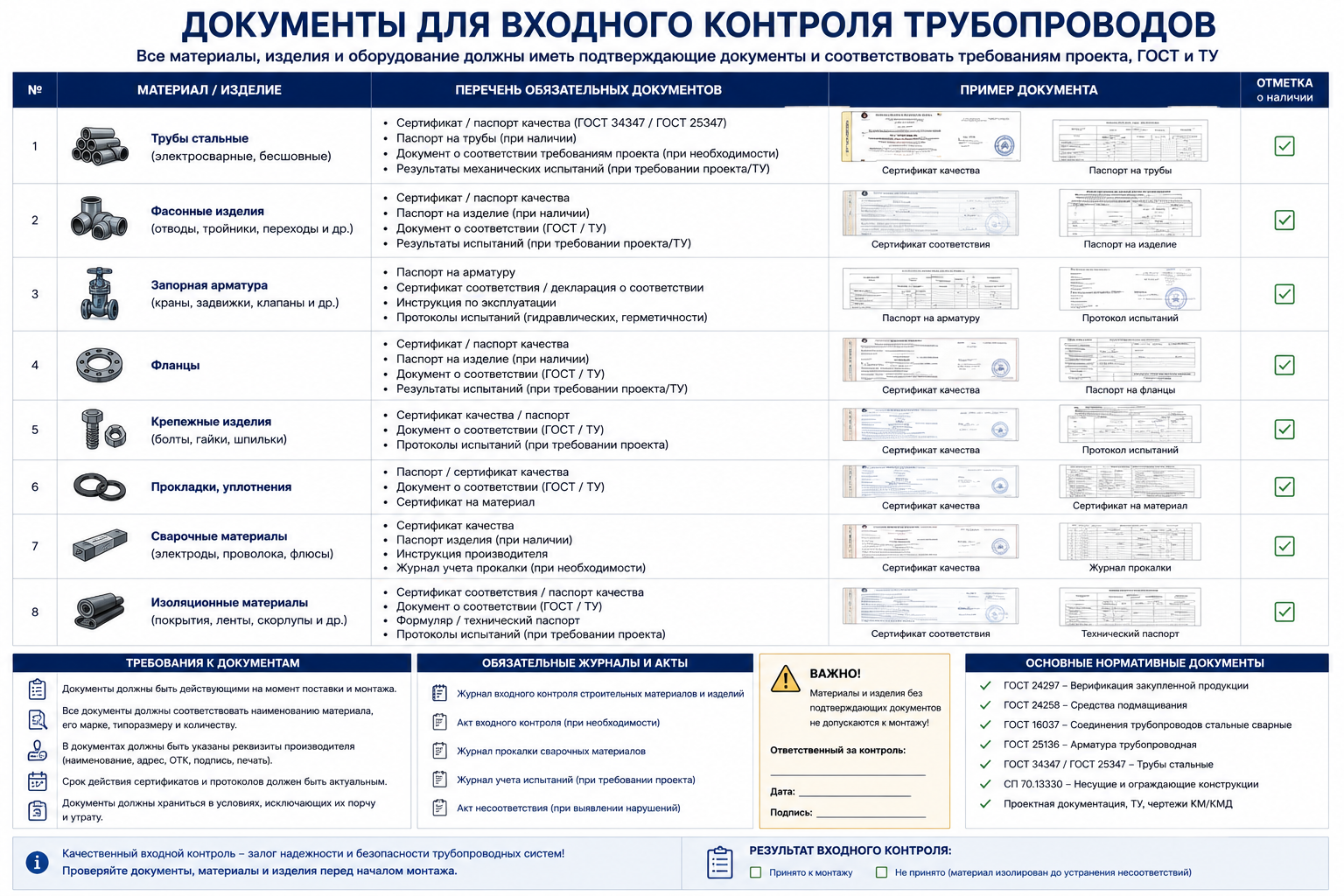

Документы для входного контроля
Обычно проверяют наличие:
- сертификатов;
- паспортов;
- исполнительной документации;
- протоколов испытаний;
- журналов входного контроля;
- актов приёмки материалов.
Без этих документов материалы часто не допускают в монтаж.
Что такое операционный контроль

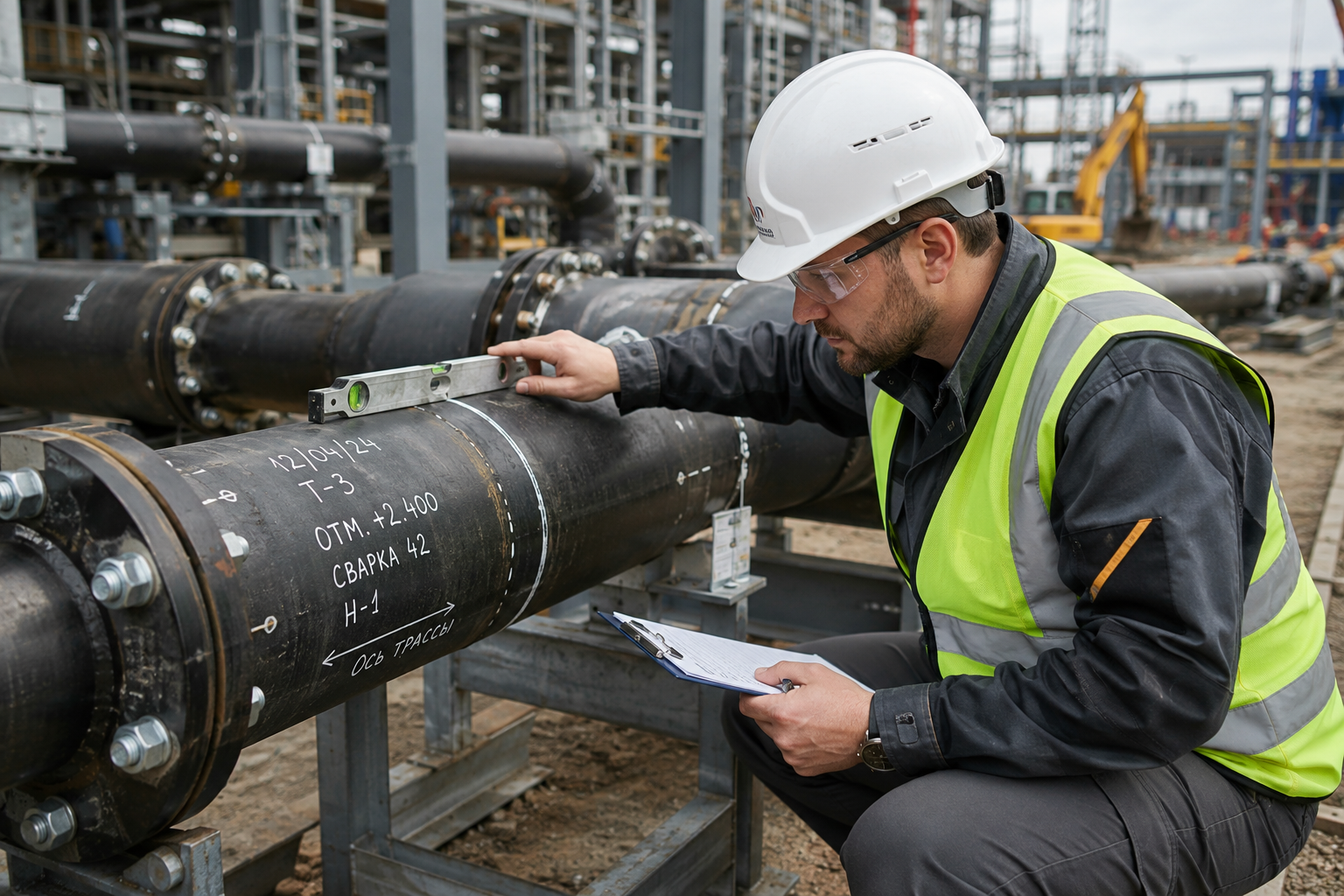

Операционный контроль выполняется непосредственно в процессе монтажа.
Основная задача:
контроль качества работ на каждом этапе до скрытия или следующего технологического процесса.
Проверяют:
- геометрию;
- сварку;
- уклоны;
- отметки;
- качество соединений;
- соблюдение технологии монтажа.
Какие этапы контролируют при монтаже трубопроводов

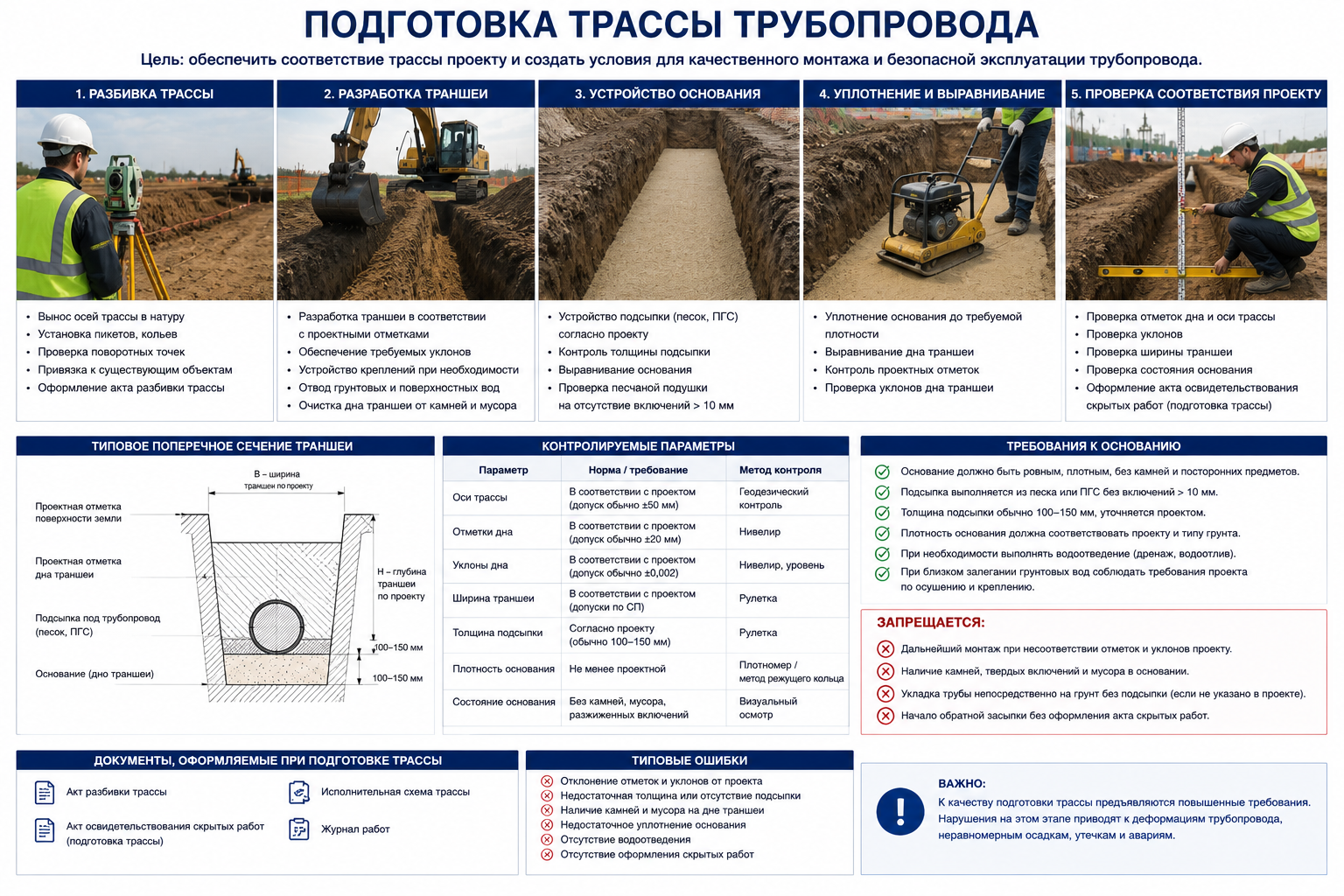

Подготовка трассы
Проверяют:
- разбивку осей;
- отметки;
- готовность оснований;
- состояние траншей;
- соответствие проекту.
Частые замечания:
- нарушение отметок;
- неподготовленное основание;
- отсутствие уплотнения.

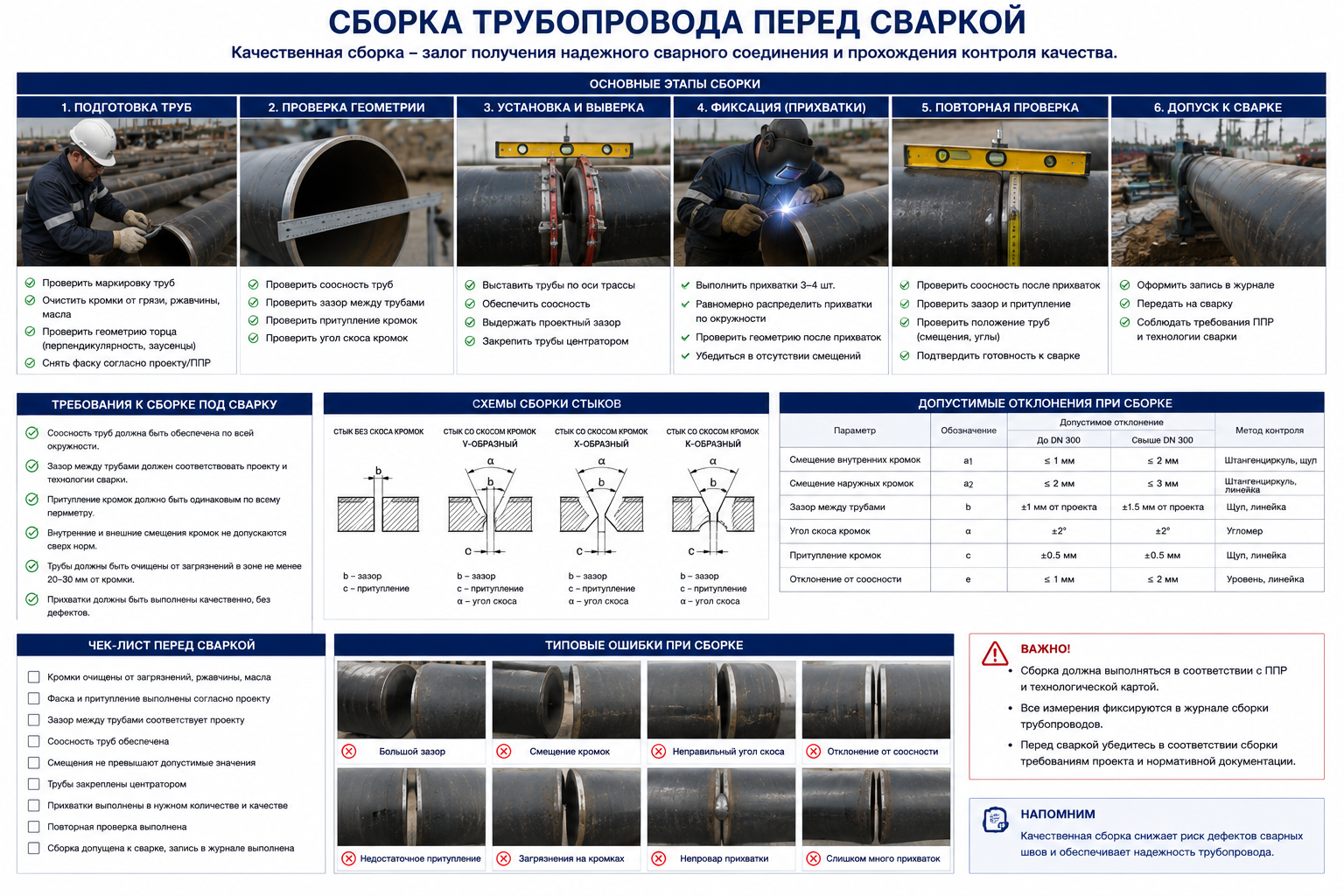

Сборка трубопровода
Контролируют:
- соосность;
- зазоры;
- качество прихваток;
- положение труб;
- соблюдение допусков.
Типовые проблемы:
- смещение осей;
- неправильные зазоры;
- нарушение проектного положения.

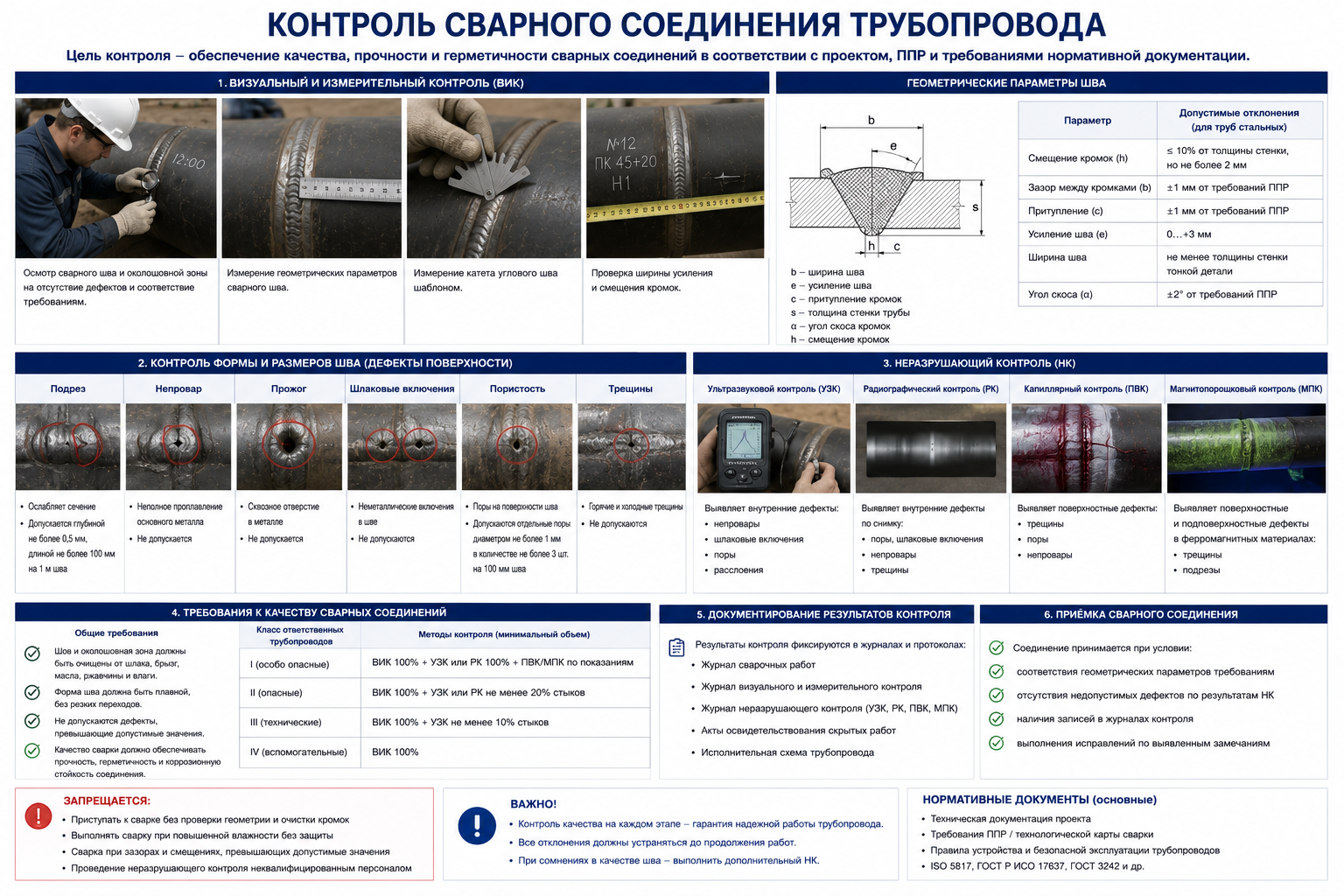

Сварочные работы
Один из самых контролируемых этапов.
Проверяют:
- квалификацию сварщиков;
- режимы сварки;
- подготовку кромок;
- качество швов;
- наличие дефектов;
- оформление журналов.
Особенно внимательно контролируют:
- корень шва;
- непровары;
- подрезы;
- смещения;
- прожоги.
Контроль геометрии
Обычно проверяют:
- уклоны;
- отметки;
- расстояния;
- высотные положения;
- компенсационные зазоры.
Частые замечания:
- отклонение уклонов;
- нарушение проектной отметки;
- неправильное положение опор.

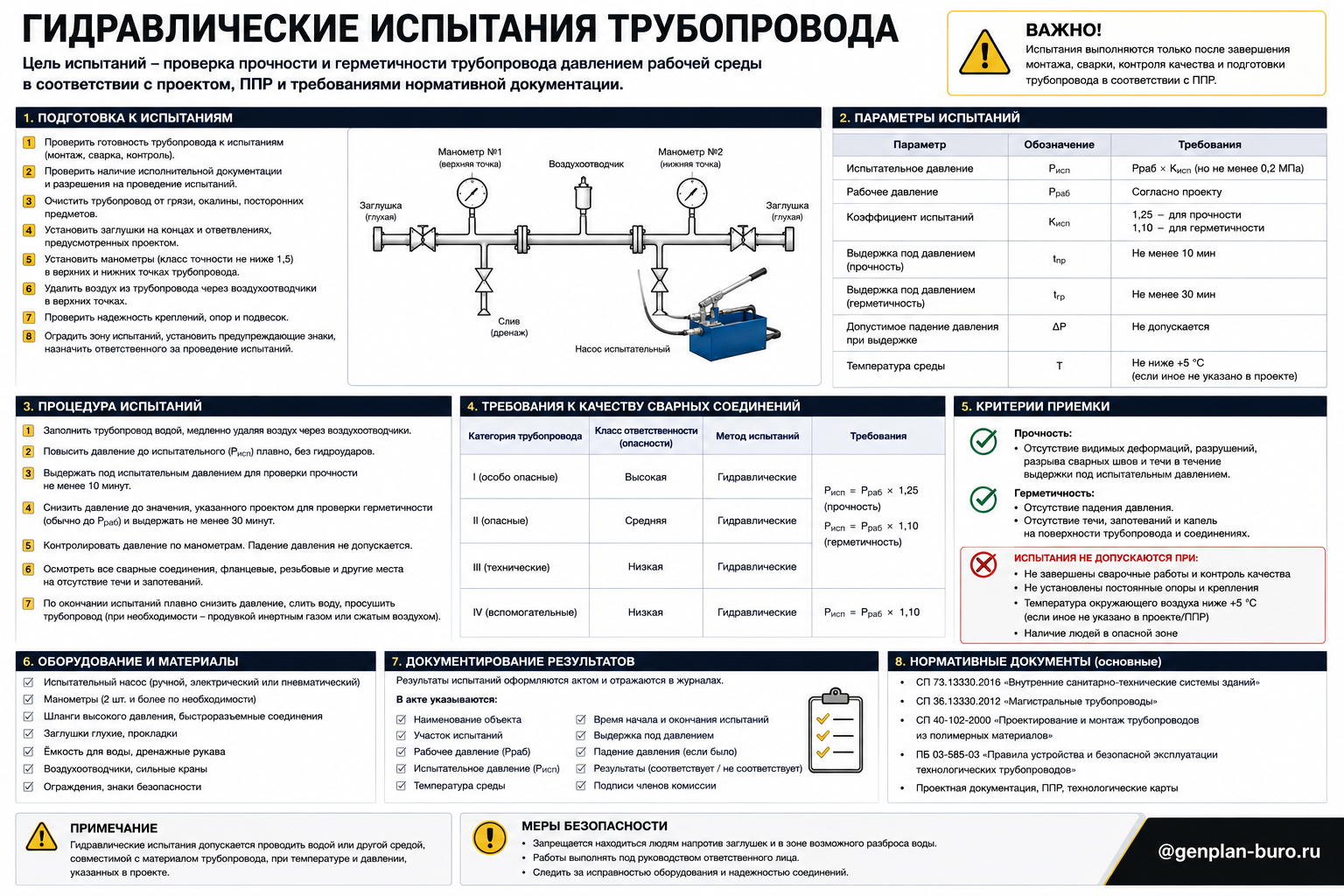

Испытания трубопроводов
После монтажа обычно выполняют:
- гидравлические испытания;
- пневматические испытания;
- проверку герметичности;
- промывку;
- продувку.
Проверяют:
- давление;
- время выдержки;
- падение давления;
- наличие утечек.
Какие журналы обычно требуют
При монтаже трубопроводов обычно ведут:
- журнал сварочных работ;
- журнал входного контроля;
- общий журнал работ;
- журнал испытаний;
- журнал контроля качества.
На промышленных объектах могут дополнительно требовать:
- журнал прокалки электродов;
- журнал НАКС;
- журналы ВИК;
- журналы неразрушающего контроля.
Типовые замечания строительного контроля
По входному контролю
Частые замечания:
- отсутствуют сертификаты;
- нет журнала входного контроля;
- материалы без маркировки;
- повреждение труб;
- нарушение хранения.
По сварке
Типовые проблемы:
- отсутствие аттестации сварщика;
- нарушение технологии;
- дефекты швов;
- отсутствие ВИК;
- неправильное оформление журналов.
По монтажу
Часто выявляют:
- нарушение уклонов;
- смещение труб;
- неправильную установку опор;
- отсутствие компенсационных зазоров;
- несоответствие проекту.

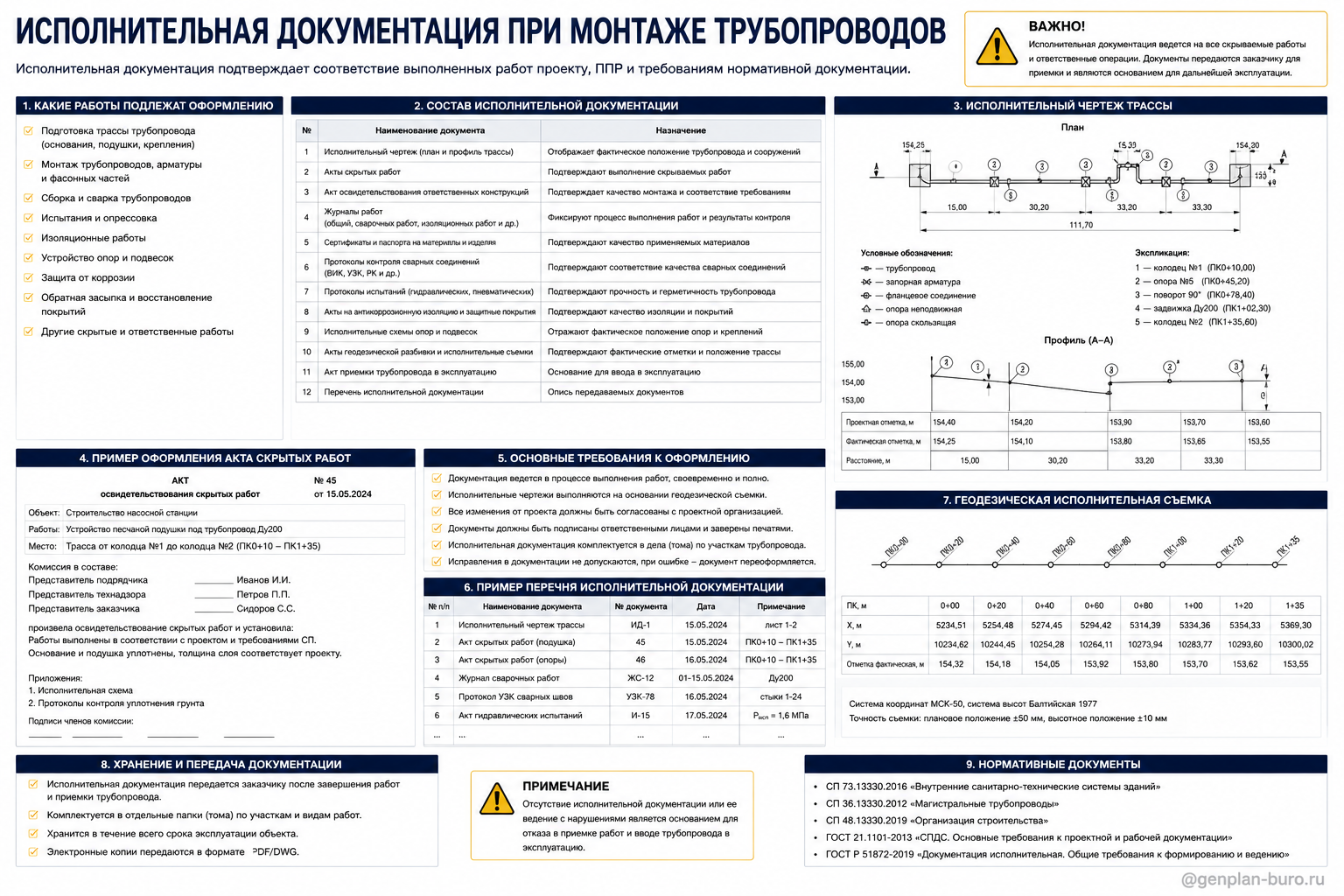

Что проверяют перед приёмкой трубопровода
Обычно проверяют:
- исполнительные схемы;
- акты скрытых работ;
- журналы контроля;
- результаты испытаний;
- сертификаты;
- качество сварки;
- соответствие проекту.
Без полного комплекта исполнительной документации трубопровод обычно не принимают.
Как снизить количество замечаний
Что помогает на практике
1. Организовать нормальный входной контроль
2. Проверять материалы до разгрузки
3. Не допускать хранение труб в грязи и воде
4. Вести журналы ежедневно
5. Контролировать сварку пооперационно
6. Проверять геометрию до сварки
7. Выполнять фотофиксацию скрытых работ
FAQ
Кто выполняет входной контроль?
Обычно:
- инженер ПТО;
- служба качества;
- строительный контроль;
- мастер участка.
Когда выполняется операционный контроль?
Непосредственно в процессе монтажа на каждом этапе работ.
Какие документы нужны для входного контроля?
Обычно:
- сертификаты;
- паспорта;
- акты;
- журналы;
- протоколы испытаний.
Что чаще всего проверяют при сварке?
Обычно:
- качество шва;
- квалификацию сварщика;
- технологию сварки;
- результаты ВИК и НК.
Почему возникают замечания по трубопроводам?
Чаще всего из-за:
- плохого входного контроля;
- нарушений сварки;
- отсутствия документов;
- ошибок монтажа;
- неправильного хранения материалов.
Заключение
Входной и операционный контроль при монтаже трубопроводов напрямую влияет на качество монтажа, прохождение испытаний и приёмку объекта. Большинство замечаний возникает из-за формального контроля, отсутствия документов и нарушений технологии производства работ.
Особенно внимательно проверяют сварку, исполнительную документацию, испытания и соответствие проектным решениям.
