ППР на монтаж металлоконструкций: состав, требования, сроки и типовые замечания

Монтаж металлоконструкций относится к работам с повышенными требованиями к организации производства, безопасности и последовательности выполнения операций. На большинстве объектов заказчик требует ППР до начала монтажа, а без согласованной документации подрядчика просто не допускают к работам.

Особенно жёстко проверяют ППР при:

• работе грузоподъёмными механизмами;
• монтаже на высоте;
• реконструкции действующих объектов;
• стеснённых условиях;
• монтаже тяжёлых или крупногабаритных элементов.

На практике ППР на монтаж металлоконструкций часто возвращают на доработку из-за формального подхода: отсутствуют расчёты, не проработана последовательность монтажа, нет мероприятий по временной устойчивости конструкций или неувязка с ПОС и стройгенпланом.

В этой статье разберём:

• когда требуется ППР;
• что должно входить в документацию;
• какие исходные данные нужны;
• как проходит разработка;
• какие замечания чаще всего выдаёт технадзор и стройконтроль.

Когда требуется ППР на монтаж металлоконструкций

ППР требуется практически на всех объектах, где выполняется монтаж несущих или ответственных металлических конструкций.

Типовые случаи

• монтаж каркасов зданий;
• монтаж ферм;
• монтаж колонн и ригелей;
• устройство эстакад;
• монтаж технологических металлоконструкций;
• монтаж антресолей и площадок;
• монтаж резервуаров;
• монтаж связей и распорок;
• реконструкция существующих зданий;
• усиление конструкций.

Когда ППР особенно тщательно проверяют

Работы на высоте

Если монтаж выполняется с люлек, подмостей, лесов или автовышек — служба ОТ отдельно проверяет:

• системы страховки;
• анкерные точки;
• схемы перемещения монтажников;
• организацию опасных зон.

Работа кранами

При использовании башенных, автомобильных или гусеничных кранов проверяют:

• вылеты стрел;
• опасные зоны;
• схемы строповки;
• массу элементов;
• устойчивость крана;
• расположение стоянок.

Стеснённые условия

Например:

• центр города;
• действующее предприятие;
• работа рядом с существующими зданиями;
• монтаж внутри цеха.

В таких случаях требуется детальная проработка логистики и последовательности монтажа.

Что входит в ППР на монтаж металлоконструкций

Состав зависит от объекта и требований заказчика, но обычно документация включает текстовую и графическую часть.

Текстовая часть

В состав обычно входят:

• общие данные;
• описание объекта;
• область применения;
• последовательность монтажа;
• технология выполнения работ;
• требования к подготовке основания;
• мероприятия по ОТ и ПБ;
• мероприятия по пожарной безопасности;
• требования к сварочным работам;
• контроль качества;
• требования к геодезическому контролю;
• порядок приёмки работ;
• мероприятия при неблагоприятных погодных условиях.

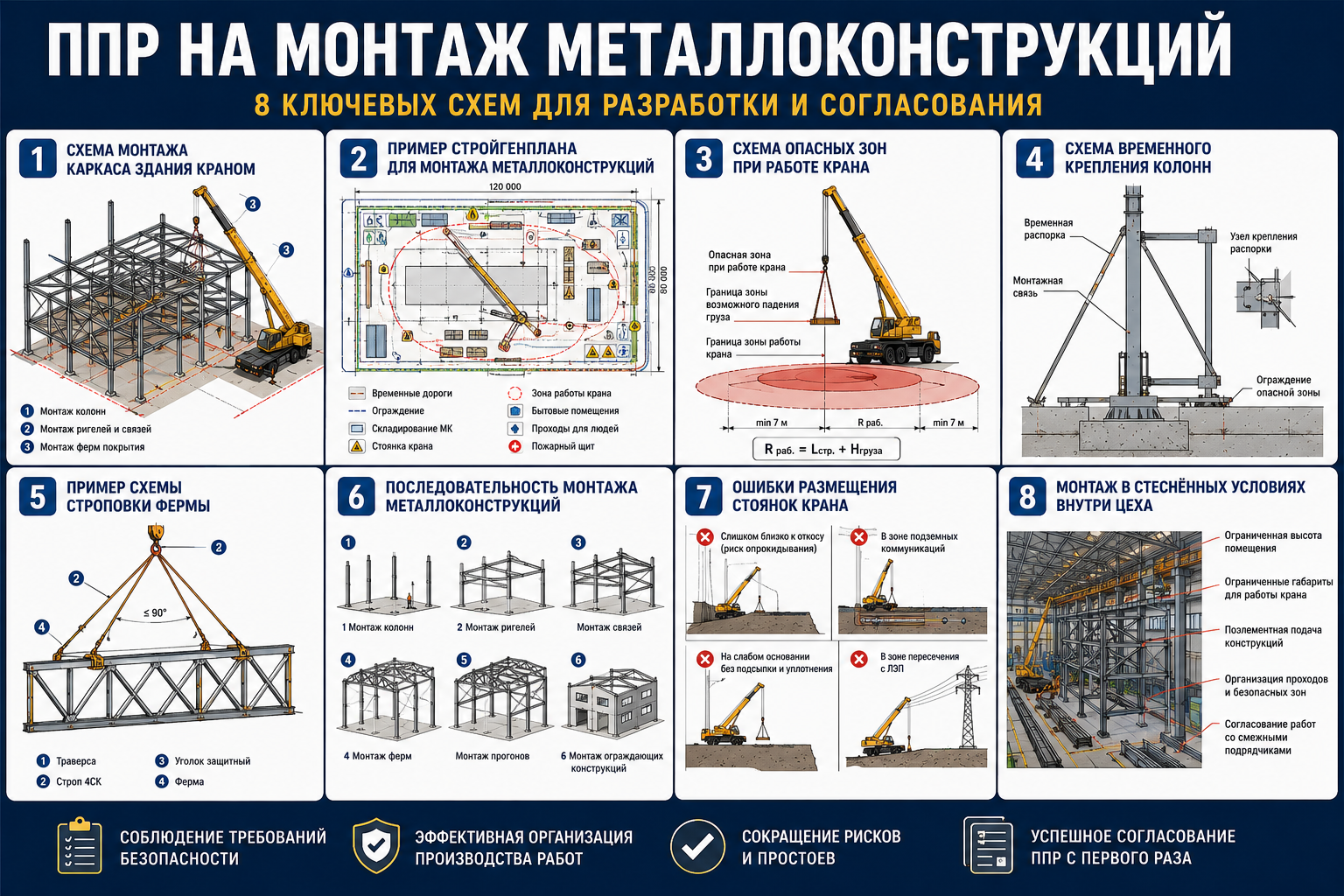

Графическая часть

Обычно разрабатывают:

• стройгенплан;
• схемы монтажа;
• схемы движения техники;
• схемы раскладки элементов;
• схемы стоянок крана;
• схемы строповки;
• схемы временного крепления;
• разрезы и узлы;
• схемы ограждения опасных зон.

Расчёты

На согласовании часто требуют:

• расчёт грузоподъёмности;
• проверку вылета крана;
• расчёт временной устойчивости;
• расчёт монтажных нагрузок;
• расчёт временных креплений;
• проверку основания под кран;
• расчёт опасных зон.

Какие исходные данные нужны для разработки ППР

Без нормальных исходных данных качественный ППР подготовить невозможно. Именно из-за нехватки исходников документацию часто приходится переделывать уже после выпуска.

Что обычно требуется от заказчика

Этапы разработки ППР на монтаж металлоконструкций

1. Анализ исходной документации

Проверяют:

• комплектность РД;
• марки элементов;
• монтажные массы;
• узлы соединений;
• наличие коллизий;
• ограничения площадки.

2. Подбор технологии монтажа

Определяют:

• тип кранов;
• последовательность сборки;
• способы временного крепления;
• логистику подачи конструкций.

3. Разработка схем монтажа

Формируют:

• захватки;
• стоянки техники;
• монтажные горизонты;
• схемы строповки;
• опасные зоны.

4. Разработка мероприятий по безопасности

Особое внимание уделяют:

• работе на высоте;
• перемещению грузов;
• совместной работе техники;
• ограждению зон монтажа;
• эвакуации персонала.

5. Выпуск и согласование

На практике ППР часто проходит несколько циклов замечаний:

• генподрядчик;
• технадзор;
• ОТ;
• строительный контроль;
• иногда авторский надзор.

Сроки разработки ППР на монтаж металлоконструкций

Срок зависит не только от объёма работ.

Обычно сроки составляют

Стоимость разработки ППР на монтаж металлоконструкций

Стоимость зависит прежде всего от сложности организации работ, а не только от объёма чертежей.

На цену влияет

• количество монтажных схем;
• необходимость расчётов;
• работа в стеснённых условиях;
• наличие нескольких кранов;
• разработка ППРк;
• требования по ОТ и промышленной безопасности;
• срочность;
• необходимость сопровождения согласования.

Почему дешёвый ППР часто возвращают

На практике проблемы возникают из-за:

• шаблонных решений;
• отсутствия расчётов;
• формальных мероприятий по ОТ;
• ошибок в массе элементов;
• неувязки со стройгенпланом;
• отсутствия временных креплений;
• некорректной последовательности монтажа.

В результате подрядчик теряет время уже на площадке.

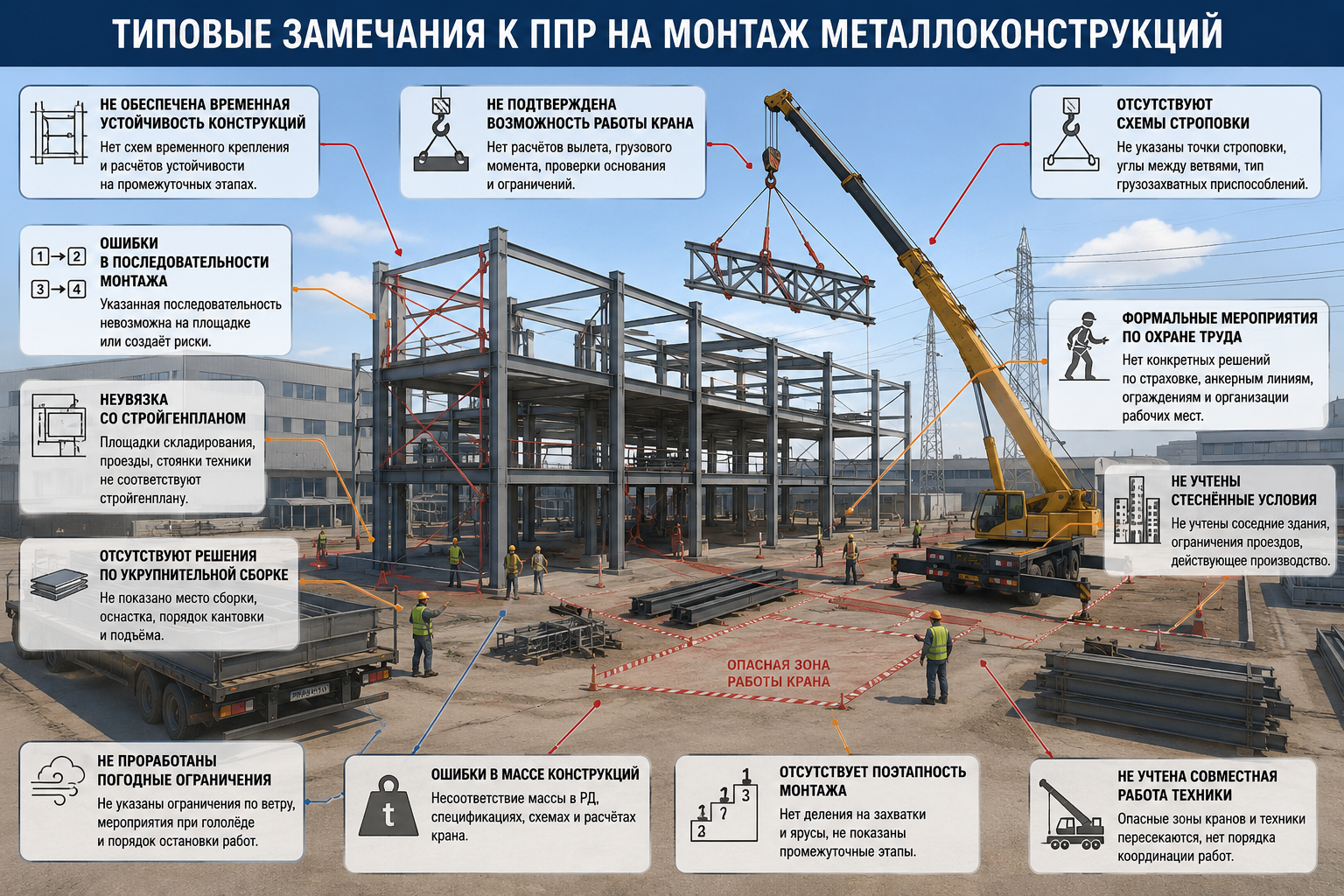

Типовые замечания к ППР на монтаж металлоконструкций

При согласовании ППР на монтаж металлоконструкций основные замечания обычно связаны не с оформлением документации, а с непродуманной организацией работ. Технадзор, строительный контроль и служба ОТ в первую очередь проверяют, насколько решения в ППР соответствуют реальным условиям площадки и можно ли безопасно выполнить монтаж в указанной последовательности.

Ниже — замечания, которые регулярно встречаются на практике.

Не обеспечена временная устойчивость конструкций

Одно из самых частых замечаний при монтаже колонн, рам, ферм и пространственных конструкций.

В ППР показывают итоговую схему здания, но не учитывают промежуточные этапы монтажа. В результате после установки отдельных элементов каркас остаётся неустойчивым до монтажа связей или замыкания жёсткого контура.

Обычно требуют:

• схемы временного крепления;
• монтажные связи;
• порядок снятия временных элементов;
• расчёт устойчивости на промежуточных этапах.

Особенно жёстко это проверяют на промышленных объектах и при монтаже большепролётных конструкций.

Ошибки в последовательности монтажа

Очень распространённая проблема.

На схеме указывают последовательность, которую невозможно реализовать фактически:

• кран не может подать элемент;
• смонтированные конструкции перекрывают доступ;
• отсутствует место для укрупнительной сборки;
• монтаж следующих элементов невозможен без временного демонтажа уже установленных конструкций.

Такие замечания часто возникают при разработке ППР без анализа реальной площадки.

Неувязка со стройгенпланом

Технадзор часто выявляет расхождения между ППР и стройгенпланом.

Например:

• стоянка крана попадает в опасную зону;
• временные дороги отсутствуют;
• невозможно организовать проезд длинномерного транспорта;
• места складирования пересекаются с путями движения техники;
• не учтены существующие здания или инженерные сети.

На действующих предприятиях это критично, поскольку любая ошибка влияет на работу объекта.

Не подтверждена возможность работы крана

Часто в ППР просто указывают модель крана без расчётов.

При проверке выясняется:

• недостаточный вылет;
• превышение грузового момента;
• невозможность установки крана в указанной точке;
• отсутствие проверки основания;
• пересечение с ЛЭП или существующими сооружениями.

Отдельно проверяют:

• радиусы работы;
• опасные зоны;
• привязку стоянок;
• соответствие массы конструкций данным РД.

Отсутствуют схемы строповки

Без схем строповки ППР часто не согласовывают вообще.

Особенно если монтируются:

• фермы;
• балки большой длины;
• негабаритные элементы;
• конструкции со смещённым центром тяжести.

Проверяющие смотрят:

• точки строповки;
• тип грузозахватных приспособлений;
• углы между ветвями стропов;
• наличие траверс;
• защиту конструкций от деформации.

Формальные мероприятия по охране труда

Очень частая причина возврата документации.

Вместо конкретных решений в ППР вставляют шаблонные фразы без привязки к объекту:

• «работы выполнять согласно требованиям ОТ»;
• «использовать СИЗ»;
• «назначить ответственных лиц».

На практике служба ОТ требует:

• схемы организации рабочих мест;
• способы страховки;
• расположение анкерных линий;
• порядок подъёма монтажников;
• мероприятия при работе на высоте;
• схемы ограждения опасных зон.

Не учтены стеснённые условия

На реконструкции и в городской застройке это одна из основных проблем.

Часто в ППР не учитывают:

• ограниченные проезды;
• соседние здания;
• действующее производство;
• невозможность длительного складирования;
• ограничения по времени работ;
• одновременную работу других подрядчиков.

В результате технология монтажа оказывается неприменимой на практике.

Отсутствуют решения по укрупнительной сборке

При монтаже крупных элементов технадзор часто требует отдельно показать:

• место сборки;
• последовательность укрупнения;
• грузоподъёмные механизмы;
• временные опоры;
• порядок кантовки.

Если этого нет, возникает вопрос, как именно подрядчик планирует собирать конструкции перед подъёмом.

Не проработаны погодные ограничения

Особенно часто замечания возникают зимой и при монтаже крупногабаритных элементов.

В ППР должны быть указаны:

• ограничения по ветру;
• мероприятия при гололёде;
• очистка конструкций от наледи;
• требования к освещению;
• порядок остановки работ при неблагоприятных условиях.

Для ферм и длинномерных элементов ветровая нагрузка критична.

Ошибки в массе конструкций

На практике регулярно встречается несоответствие между:

• РД;
• спецификацией;
• схемами монтажа;
• расчётами крана.

Иногда в ППР указывают массу без учёта:

• траверс;
• монтажной оснастки;
• стропов;
• временных усилений.

Для стройконтроля это серьёзное замечание, поскольку ошибка напрямую влияет на безопасность подъёма.

Отсутствует поэтапность монтажа

ППР должен показывать не только конечный результат, но и промежуточные этапы.

Часто отсутствуют:

• деление на захватки;
• монтажные ярусы;
• очередность установки связей;
• последовательность закрепления;
• порядок передачи фронта работ.

Без этого сложно контролировать безопасность и организацию монтажа.

Не учтена совместная работа техники

На крупных объектах часто работают:

• несколько кранов;
• автовышки;
• погрузчики;
• подрядчики смежных работ.

Если зоны пересекаются, в ППР должны быть:

• схемы совместной работы;
• ограничения перемещений;
• порядок координации;
• разделение опасных зон.

Отсутствие этих решений — типовое замечание строительного контроля.
Почему большинство замечаний появляется повторно

Основная причина — использование шаблонных ППР без адаптации под конкретный объект.

Проверяющие сразу видят:

• формальные схемы;
• отсутствие привязки к площадке;
• неувязку с РД;
• типовые фразы без инженерной проработки.

Именно поэтому качественный ППР на монтаж металлоконструкций обычно требует:

• анализа площадки;
• проработки логистики;
• проверки технологии монтажа;
• увязки с реальными условиями производства работ.

Практические нюансы, которые часто упускают

Временная устойчивость конструкций

Это одна из самых частых причин замечаний. Особенно при монтаже:

• ферм;
• рам;
• высоких колонн;
• пространственных конструкций.

До замыкания связевой системы конструкция может быть неустойчивой.

Работа в зимний период

Нужно учитывать:

• очистку конструкций от наледи;
• ограничения по ветру;
• противоскользящие мероприятия;
• освещение.

Совместная работа подрядчиков

На действующих объектах часто возникают конфликты:

• пересечение зон работ;
• одновременная работа нескольких кранов;
• блокировка проездов;
• невозможность складирования.

Это желательно заранее отражать в ППР.

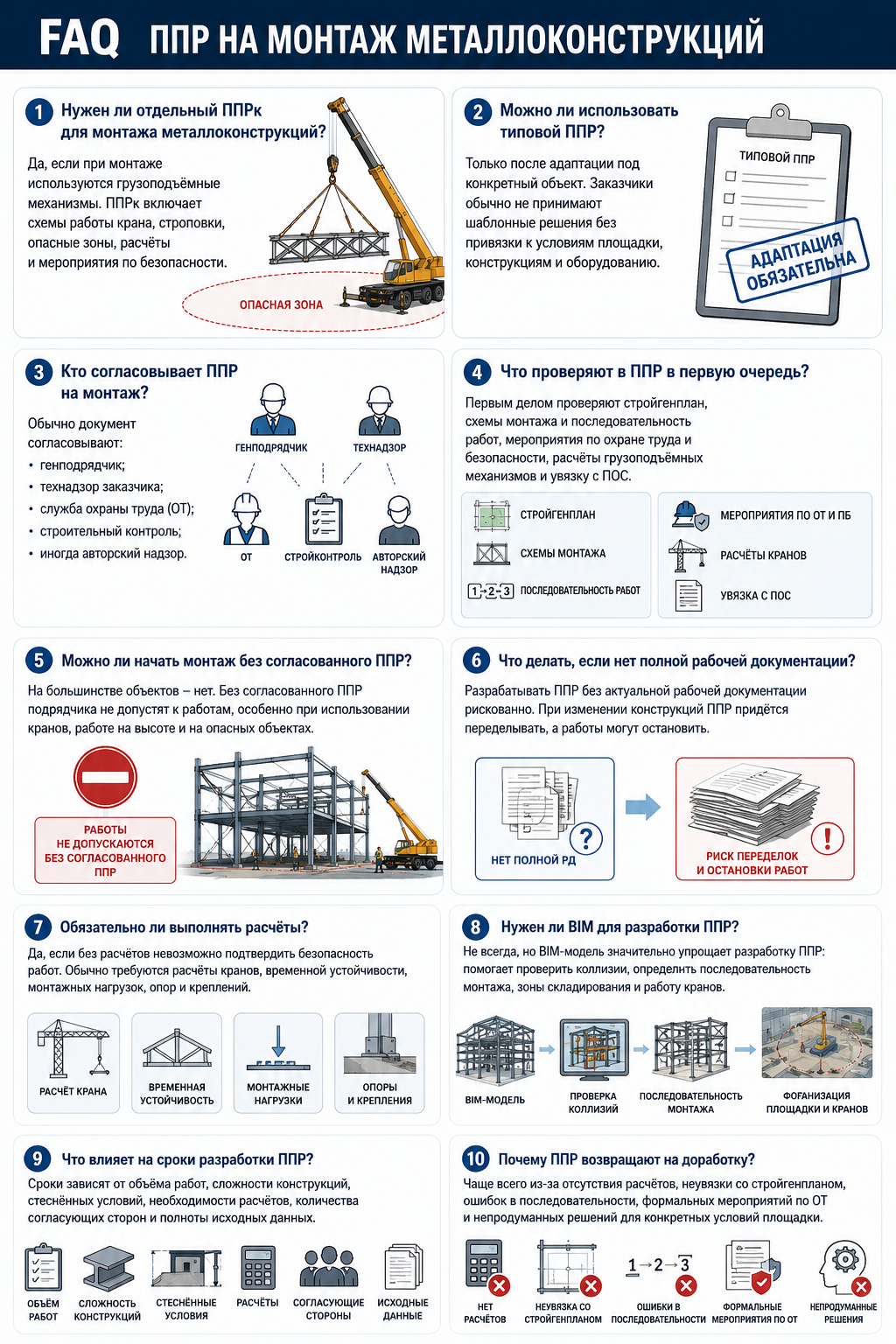

FAQ

Нужен ли отдельный ППРк?

Если используются грузоподъёмные механизмы — обычно да. Особенно при сложных подъёмах и стеснённых условиях.

Можно ли использовать типовой ППР?

Формально — только после адаптации под конкретный объект. Заказчики редко принимают шаблонные решения.

Кто согласовывает ППР?

Обычно:

• генподрядчик;
• технадзор;
• ОТ;
• стройконтроль;
• иногда авторский надзор.

Что чаще всего проверяют первым?

• стройгенплан;
• схемы монтажа;
• мероприятия по безопасности;
• расчёты;
• последовательность монтажа.

Можно ли начать монтаж без ППР?

На большинстве объектов — нет. Особенно на промышленных и опасных объектах.

Что делать, если нет полной РД?

Разрабатывать ППР без актуальной РД рискованно. При изменении конструкций документ придётся переделывать.

Обязательно ли делать расчёты?

Да, если без них невозможно подтвердить безопасность монтажа.

Заключение

ППР на монтаж металлоконструкций — это не формальный комплект документов, а рабочий инструмент организации монтажа и прохождения согласования. Основные проблемы обычно возникают не из-за оформления, а из-за непродуманной технологии, отсутствия расчётов и слабой проработки безопасности.

Если требуется разработка ППР на монтаж металлоконструкций с учётом требований заказчика, условий площадки и прохождения согласования — подготовим документацию под ваш объект и сроки.
